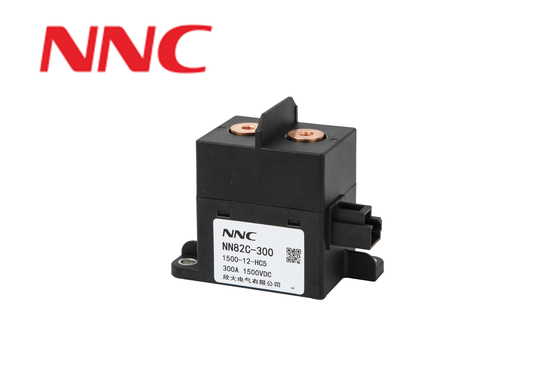

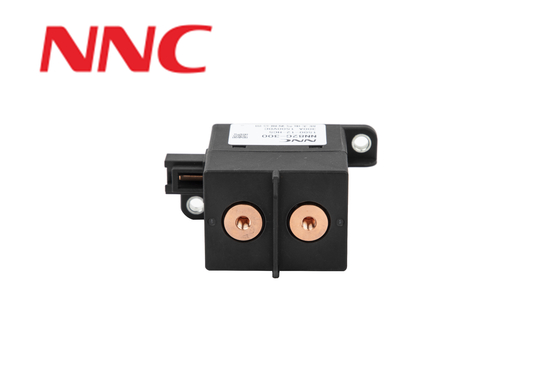

مرسل الطاقة الجديد NNC82C Series
المواصفات
معايير الاتصال الرئيسية
| الهيكل | هـ | ||||||
| مادة التواصل | سبائك النحاس الفضي | ||||||
| مقاومة الاتصال | ≤0.3mΩ ((@ 250A) | ||||||
| الحمل الاسمي | DC1500V 250A | ||||||
| انخفاض فولتاج الاتصال | / | ||||||
| الحياة الكهربائية |
صنع:
7.5×104العمليات ((140A 20VDC)
تكرار:
500 عملية ((250A 750VDC)
1 عملية ((1800A 500VDC)
1 عملية ((1500A 750VDC)
|
||||
| التيار الدائري القصير | 8000A* ((5ms) ، 1 مرة | ||||
| التيار الاسمي | 250A | ||||
| الحد الأدنى لتيار الحمل | 6VDC/1A | ||||
| الحياة الميكانيكية | 200,000 مرة | ||||
معايير الاتصال المساعد في الميناء
| الهيكل | / | ||||||
| مقاومة الاتصال | / | ||||||
| الحمل الاسمي | / | ||||
| عمر التبديل الكهربائي | / | ||||
معايير الملف
| الجهد الاسمي (Vd.c) | 12 | 24 | ||
| الجهد المدخل (Vd.c) | 9-16 | 18-32 | ||
| فولتاج التشغيل (Vd.c) | 9 | 18 | ||
| فولتاج الإفراج (Vd.c) | 1 | 2 | ||
| مقاومة الملف (2) (1 ± 7٪) | 24 | 96 | ||
| التيار البدائي ((أ)) | 0.5 | 0.5 | ||
| وقت البدء ((ms) max. | / | / | ||
| التيار الاسمي للفول ((A)) | 0.5 | 0.5 | ||
| استهلاك الطاقة عند البدء ((W) | 6 | 6 | ||
| استهلاك الطاقة في الحالة الثابتة ((W) | 6 | 6 | ||
| مقاومة العزل | بين الملف والاتصالات | أعلى من 1000 ميكروكيل | ||||||||
| بين الاتصالات المفتوحة من نفس القطب | / | |||||||||
| بين الاتصالات الرئيسية والمساعدة | أعلى من 1000 ميكروكيل | |||||||||
| القوة الكهربائية | بين الملف والاتصالات | AC4000V / 1 دقيقة | ||||||||
| بين الاتصالات المفتوحة من نفس القطب | / | |||||||||
| بين الاتصالات الرئيسية والمساعدة | AC4000V / 1 دقيقة | |||||||||
| مقاومة الصدمات | 10kV (1.2*50 μs) | |||||||||
| وقت العمل | أقل من 30 ثانية | |||||||||
| وقت الإفراج | أقل من 10 ميس | |||||||||
| الشفط والقفز | أقل من 5 ميس | |||||||||
| اهتزاز | الاهتزازات الجوفية | 10-500 هرتز نطاق مزدوج 1.5 ملم تسارع 49 م / س2 |
||||||||
| الإضراب | الاستقرار | تشغيل 588m/s2 ، قطع 196m/s2 | ||||||||
| قوة | 588 متر/ثانية | |||||||||
| درجة حرارة العمل | -40+70°C (لا ثلج، لا تكثيف) |
|||||||||
| رطوبة العمل | 585٪ RH | |||||||||
| وزن | 12 فولت | حوالي 365 غرام | ||||||||
| 24 فولت | حوالي 365 غرام | |||||||||
| 48 فولت | / | |||||||||
مخطط المنتج ((ملم)
