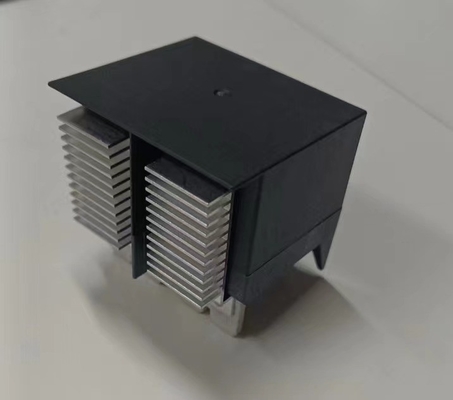

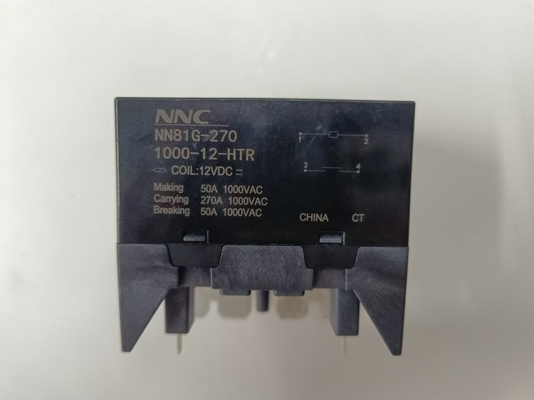

رله الطاقة الجديدة NN81G-270
المواصفات
معايير الاتصال الرئيسية
| الهيكل | هـ | ||||||
| مادة التواصل | سبائك النحاس الفضي | ||||||
| مقاومة الاتصال |
≤1mΩ(عند 20A 6VDC)
|
||||||
| الحمل الاسمي | AC1000V 270A | ||||||
| الحياة الكهربائية |
عمليات 3x10^4 ((50A 1000VAC)
50 عملية ((270A 1000VAC)
|
||||
| التيار الاسمي | 270A | ||||
| الحد الأدنى لتيار الحمل | 6VDC/20A | ||||
| الحياة الميكانيكية | 300,000 مرة | ||||
معايير الملف
| الجهد الاسمي (Vd.c) | 12 | ||
| أقصى فولتاج تشغيل (Vd.c) | 9 | ||
| أقصى فولتاج الإفراج (Vd.c) | 1.2 | ||
| أقصى فولتاج مسموح به ((Vd.c)) | 14.4 | ||
| مقاومة الملف (2) (1 ± 10%) | 28.8* ((1±10%) | ||
| استهلاك الطاقة من الملف | 5 | ||
| مقاومة العزل | بين الملف والاتصالات |
5000VAC (50/60Hz,1min)
|
||||||||
| بين الاتصالات الرئيسية والمساعدة |
2000VAC (50/60Hz,1min)
|
|||||||||
| القوة الكهربائية | بين الملف والاتصالات |
1000MΩ (500VDC)
|
||||||||
| بين الاتصالات الرئيسية والمساعدة |
1000MΩ (500VDC)
|
|||||||||
| وقت العمل | أقل من 30 ثانية | |||||||||
| وقت الإفراج | أقل من 10 ميس | |||||||||
| اهتزاز | الاهتزازات الجوفية | 10-55 هرتز نطاق مزدوج 1.5 ملم | ||||||||
| الإضراب | الاستقرار | 98 متر/ثانية | ||||||||
| قوة | 980 متر/ثانية | |||||||||
| درجة حرارة العمل | -40+85°C (لا ثلج، لا تكثيف) |
|||||||||
| رطوبة العمل | 585٪ RH | |||||||||
مخطط المنتج ((ملم)
