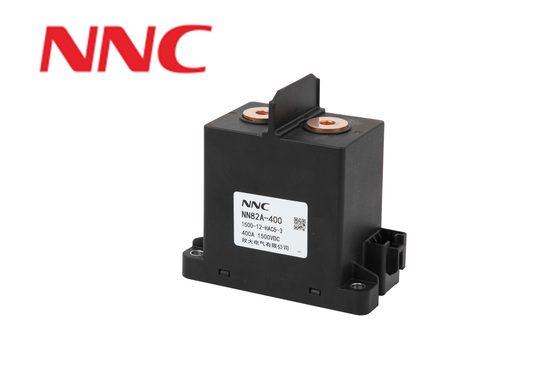

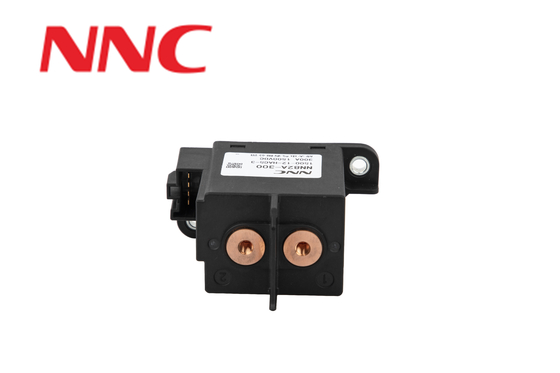

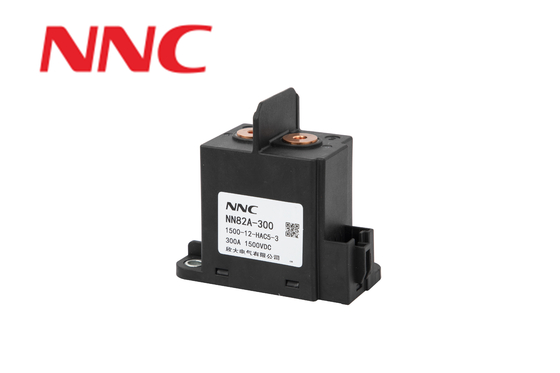

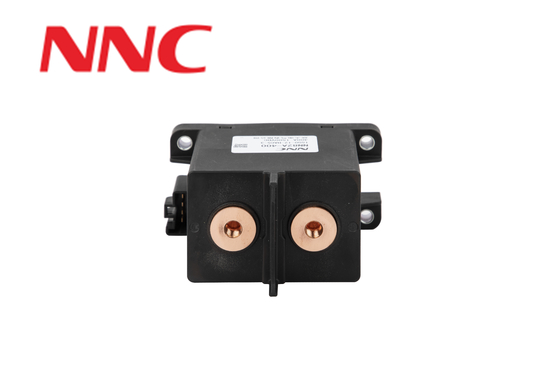

مرسل الطاقة الجديد سلسلة NNC82A
المواصفات
معايير الاتصال الرئيسية
| الهيكل | هـ | ||||||
| مادة التواصل | سبائك النحاس الفضي | ||||||
| مقاومة الاتصال | ≤0.3mΩ ((@ 500A) | ||||||
| الحمل الاسمي | DC1500V 500A | ||||||
| عمر الكهرباء النابضة | حالة ثابتةe500A، C=1100،37.5 فولت20,000 مرة | ||||||
| تقسيم القوة من الحياة | 500A /1500V، 200 مرة 500A /1000V،500 مرة 500A / 750V، 1000 مرة 2000A / 1000V ، مرة واحدة 1000A /1500V، 1 مرة |
||||
| عمر التبديل الكهربائي | / | ||||
| التيار الدائري القصير | 8000A* ((5ms) ، 1 مرة | ||||
| التيار الاسمي | 500A | ||||
| الحد الأدنى لتيار الحمل | 6VDC/1A | ||||
| الحياة الميكانيكية | 200,000 مرة | ||||
معايير الاتصال المساعد في الميناء
| الهيكل | أ | ||||||
| مقاومة الاتصال | ≤100mΩ | ||||||
| الحمل الاسمي | 0.1A ، DC12V | ||||
| عمر التبديل الكهربائي | 10,000 مرة | ||||
معايير الملف
| الجهد الاسمي (Vd.c) | 12، 24 | ||
| الجهد المدخل (Vd.c) | ≤9 | ||
| فولتاج التشغيل (Vd.c) | 9~36 | ||
| فولتاج الإفراج (Vd.c) | ≥5 | ||
| مقاومة الملف (2) (1 ± 7٪) | 3.1 | ||
| تيار البداية (أ) | 3.800 | |
| وقت بدء التشغيل (م) | ≤ 150 | |
| التيار الاسمي (A) | 0.330 | |
| طاقة البدء (W) | 48 | |
| الطاقة في الحالة الثابتة (W) | 4 | |
| مقاومة العزل | بين الملف والاتصالات | أعلى من 1000 ميكروكيل | ||||||||
| بين الاتصالات المفتوحة من نفس القطب | / | |||||||||
| بين الاتصالات الرئيسية والمساعدة | أعلى من 1000 ميكروكيل | |||||||||
| القوة الكهربائية | بين الملف والاتصالات | AC4000V / 1 دقيقة | ||||||||
| بين الاتصالات المفتوحة من نفس القطب | / | |||||||||
| بين الاتصالات الرئيسية والمساعدة | AC4000V / 1 دقيقة | |||||||||
| مقاومة الصدمات | 10kV (1.2*50 μs) | |||||||||
| وقت العمل | أقل من 30 ثانية | |||||||||
| وقت الإفراج | أقل من 10 ميس | |||||||||
| الشفط والقفز | أقل من 5 ميس | |||||||||
| اهتزاز | الاهتزازات الجوفية | 10-500 هرتز نطاق مزدوج 1.5 ملم تسارع 49 م / س2 |
||||||||
| الإضراب | الاستقرار | تشغيل 588m/s2 ، قطع 196m/s2 | ||||||||
| قوة | 588 متر/ثانية | |||||||||
| درجة حرارة العمل | -40+70°C (لا ثلج، لا تكثيف) |
|||||||||
| رطوبة العمل | 585٪ RH | |||||||||
| وزن | 12 فولت | حوالي 810 غرام | ||||||||
| 24 فولت | حوالي 810 غرام | |||||||||
| 48 فولت | / | |||||||||

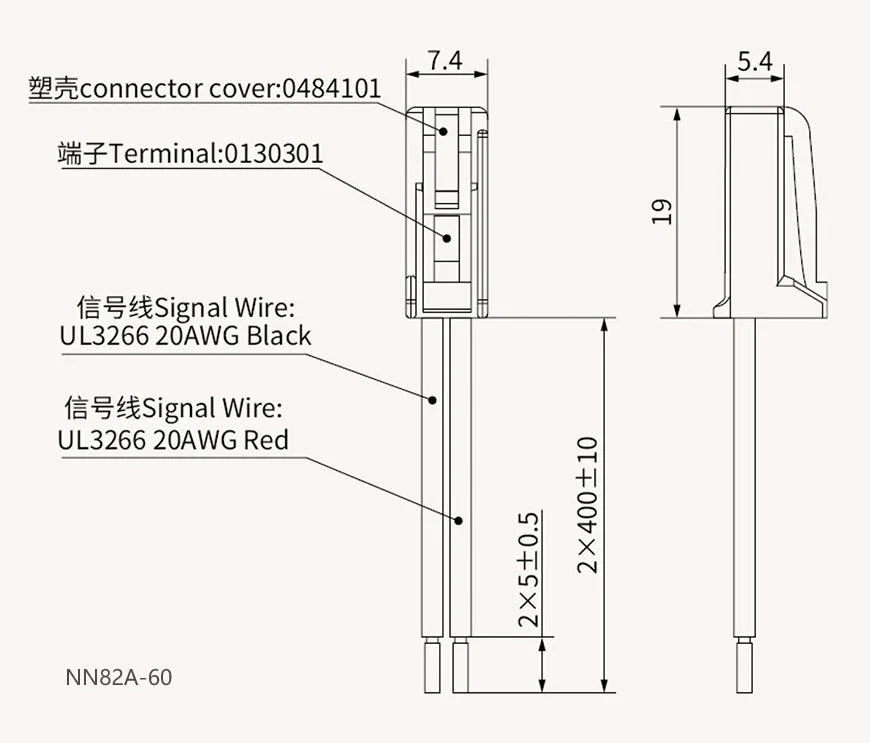

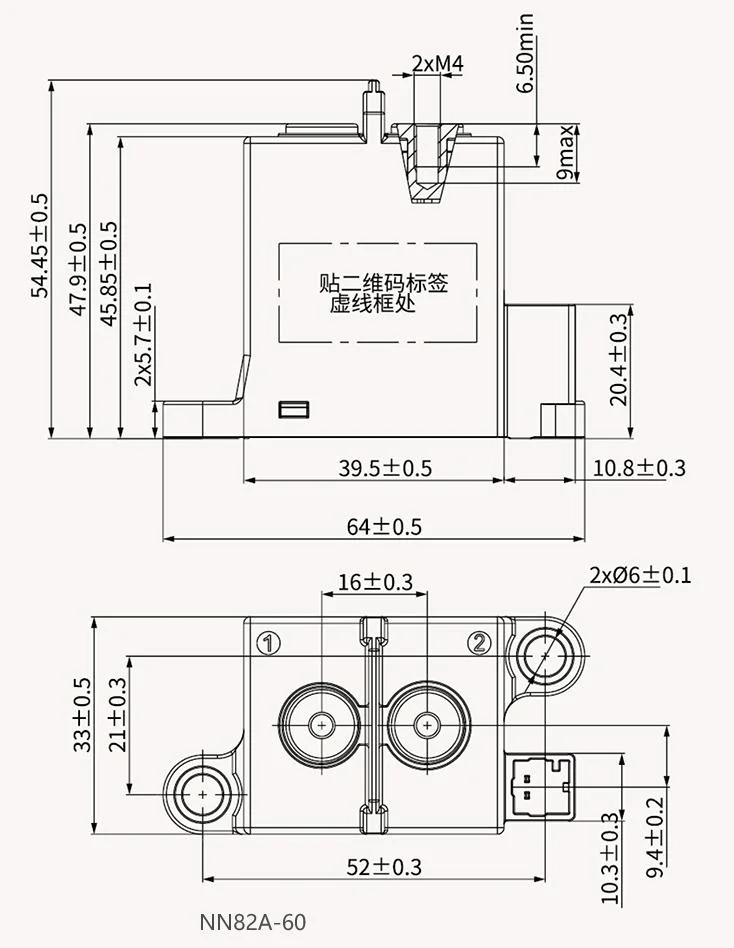

مخطط المنتج ((ملم)
