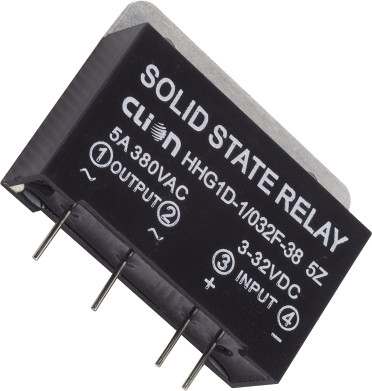

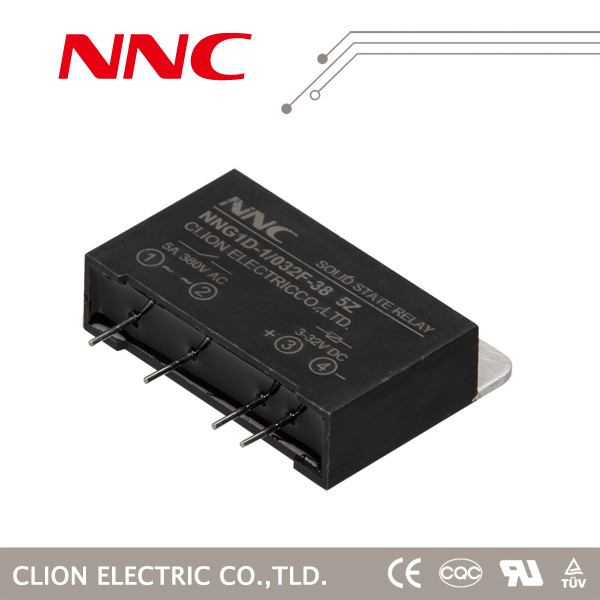

الجزء رقم. | HHG1D-1 / 032F-22،38 5A | HHG1D-0 / 032F-06،20 5A | |
DC AC --- | DC DC --- | ||
وصف | مصغرة واحد موازية بب سر | مصغرة واحد موازية بب سر | |
التحكم الجهد | 032: 3-32VDC | 032: 3-32VDC | |
السيطرة الحالية | 6-35mA | 6-35mA | |
بدوره الجهد | 3VDC | 3VDC | |
إيقاف الجهد | 1VDC | 1VDC | |
عكس الجهد | 32VDC | 32VDC | |
تحميل الجهد | 22: 30-240VAC، 38: 40-440VAC | 06: 12-60VDC، 11: 12-110VDC، 20: 12-200VDC | |
الحمل الحالي | 5A | 5A | |
الجهد العابر | 22: 600VAC، 38: 900VAC | 06: 100VDC، 11: 110VDC، 20: 220VDC | |
على الجهد قطرة الجهد | <1.6VAC | <1.2VDC | |
أون-أوف الوقت | ≤10mS | ≤5mS | |
خارج الدولة التسرب الحالي | ≤10mA | ≤5mA | |
ديلكتريكس الجهد المقاومة | ≥1500VAC | ≥1500VAC | |
مقاومة العزل | 500MΩ 500VDC الاختبار | 500MΩ 500VDC الاختبار | |
درجة الحرارة المحيطة | -30 ~ 80 ℃ | -30 ~ 80 ℃ | |
الأبعاد | 43L * 25.5W * 12H | 43L * 25.5W * 12H | |
الطرق المذكورة | / | / | |
التركيب | PCB | PCB | |
التعبئة | صندوق داخلي (يس) | 20 / رغوة المجلس | |
كتن الخارجي (يس) | 600 | ||
كتن الحجم | 380 * 215 * 175mm و | ||
وزن | حول 22g / يس غو: 14.5kg نو: 13.5kg | ||
المشعاع | / | ||
ملاحظات | 1. تحميل الحالي> 10a، المبرد هو ضروري، تحميل الحالي> 80a، مروحة هو ضروري. | ||
2.When السيطرة على الحمل الاستقرائي، ومقاوم ضروري والجهد الذي يمكن أن يكون 1.6-1.9 مرات من الجهد الحمل | |||
