جزء لا. | HHG5-1 / 032F-22، 38 5-15A | HHG5-1 / 032F-38، 120 60-120A | |
العاصمة --- AC | العاصمة --- AC | ||

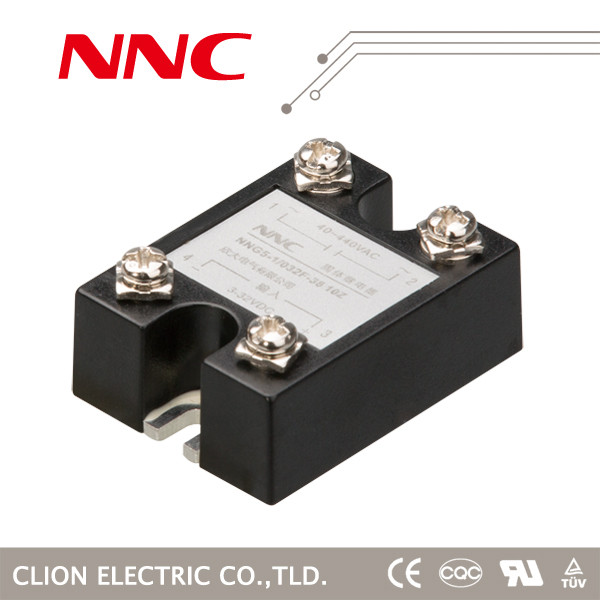

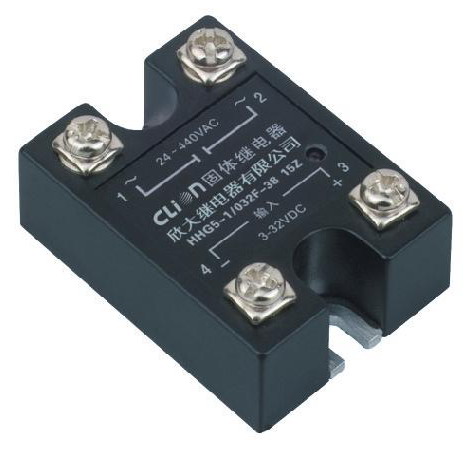

وصف | مصغرة على مرحلة واحدة SSR | على مرحلة واحدة الثايرستور التوازي SSR | |
السيطرة على الجهد | 014: 3-14VDC 032: 3-32VDC | 014: 3-14VDC 032: 3-32VDC | |
السيطرة الحالية | 6-35mA | 6-25mA | |
بدوره على الجهد | 3VDC | 3VDC | |
الجهد بدوره قبالة | 1VDC | 1VDC | |
الجهد العكسي | 32VDC | 32VDC | |
تحميل الجهد | 22: 30-240VAC، 38: 40-440VAC | 38: 40-440VAC، 120: 40-1200VAC | |
تحميل الحالية | 5A، 10A، 15A | 60A، 80A، 100A، 120A | |
الجهد عابرة | 22: 600VAC، 38: 900VAC | 38: 900VAC، 120: 1600VAC | |
على الدولة قطرة الجهد | <1.6VAC | <1.6VAC | |
ON-OFF الوقت | ≤10mS | ≤10mS | |
خارج الدولة التسرب الحالي | ≤10mA | ≤10mA | |
العوازل الجهد مقاومة | ≥2500VAC | ≥2500VAC | |
مقاومة العزل | اختبار 500M Ω 500VDC | اختبار 500M Ω 500VDC | |
درجة الحرارة المحيطة | -30 ~ 80 ℃ | -30 ~ 80 ℃ | |
الأبعاد | 38.5L * 28.7W * 18H | 57.2L * 43.5W * 29H | |
طرق المشار إليها | الصمام | الصمام | |
تركيب | المسمار إصلاح | المسمار إصلاح | |
حزم | صندوق الداخلي (PCS) | 10PCS / مجلس رغوة | 1PCS / مربع صغير، مربع 10pcs / الورق |
الشركة التونسية للملاحة الخارجي (PCS) | 300 | 100 | |
الشركة التونسية للملاحة الحجم | 380 * 215 * 175mm و | 380 * 215 * 175mm و | |
وزن | 30G / جهاز كمبيوتر شخصى، GW: 10KG NW: 9KG | 140G / PCS GG.W: 15KG NW: 14KG | |
المشعاع | HH060، HH061، HH062، HH063 | ||
ملاحظات | 1.Load الحالي> 10A، المبرد ضروري، تحميل الحالي> 80A، مروحة أمر ضروري. | ||
2.When لمراقبة الحمل الاستقرائي، وهو مكثف ضرورية والجهد لها يمكن أن يكون 1،6-1،9 مرات من تحميل التيار الكهربائي | |||
