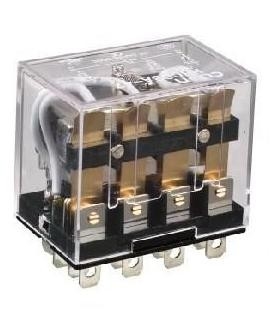

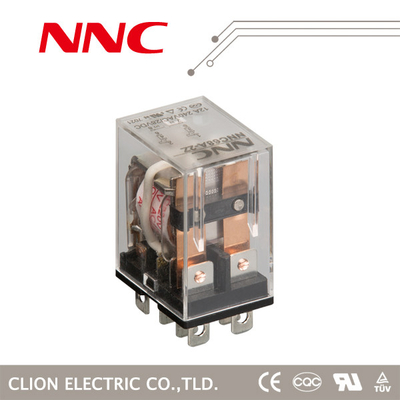

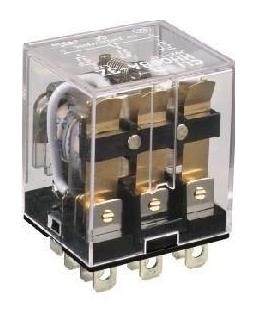

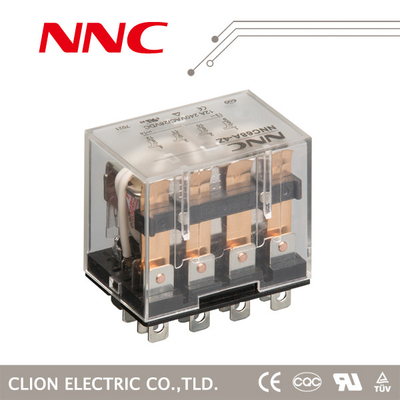

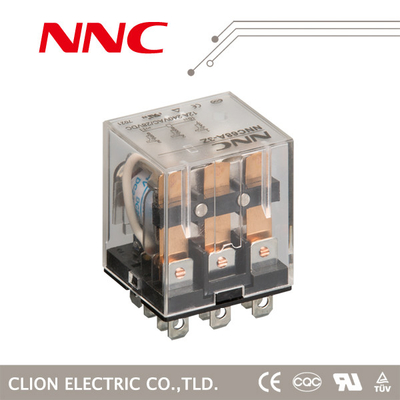

الجزء رقم | NNC68A (JQX-13F) | |||||
البعد | 27.3 * 21 * 35 | 27.3 * 21 * 36 | 27.3 * 31 * 35 | 27.3 * 41 * 35 | ||
ميزة الاتصال | شكل | 1A، 1B، 1C | 2A، 2B، 2C | 3A، 3B، 3C | 4A، 4B، 4C | |
معدل الحمولة | 15A / 240VAC 28VDC | 12A / 240VAC 28VDC | ||||
مقاومة التواصل | ≤100mΩ | |||||
مواد | سبيكة فضة | |||||
الحياة الكهربائية | ≥1 * 105 | |||||
الحياة الميكانيكية | ≥1 * 107 | |||||
تشغيل الجهد (23 ℃) | العاصمة: ≤75 ٪ * الفولطية المقدرة | |||||
AC: ≤80 ٪ * الفولطية المقدرة | ||||||
تحرير الجهد (23 ℃) | العاصمة: ≥10 ٪ * الفولطية المقدرة | |||||
AC: ≥30 ٪ * الفولطية المقدرة | ||||||
الجهد الأقصى (23 ℃) | 110 ٪ * تقدير الجهد | |||||
لفائف الجهد العادي | DC | 6-220V | ||||
AC | 6-380V | |||||
قوة لفائف عادية | DC | 0.9W | 0.9W | 1.4W | 1.5W | |
AC | 1.2VA | 1.2VA | 2.0VA | 2.5VA | ||
اختار المعاد | ≤20ms | |||||
الافراج عن الوقت | ≤20ms | |||||
قوة عازلة | بين الاتصالات القطب نفسه | 1000VAC / 1 دقيقة (1mA التسرب الحالي) | ||||
بين الاتصالات القطب المقابل | 1500VAC / 1 دقيقة (1mA التسرب الحالي) | |||||
بين الاتصالات والملف | 1500VAC / 1 دقيقة (1mA التسرب الحالي) | |||||
مقاومة العزل | ≥100mΩ (500VDC) | |||||
درجة الحرارة المحيطة | -25 ℃ ～ 55 ℃ | |||||
الرطوبة المحيطة | 45٪ -75٪ RH | |||||
الضغط الجوي | 86-106KPa | |||||
مقاومة الصدمات | 10G (نبض نصف موجة جيبية: 11 مللي ثانية) | |||||
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.0 مم) | |||||
التركيب | PCB، مأخذ، SCREW | |||||
